▶︎ OSI 7 Layers (OSI 7 계층)

💡

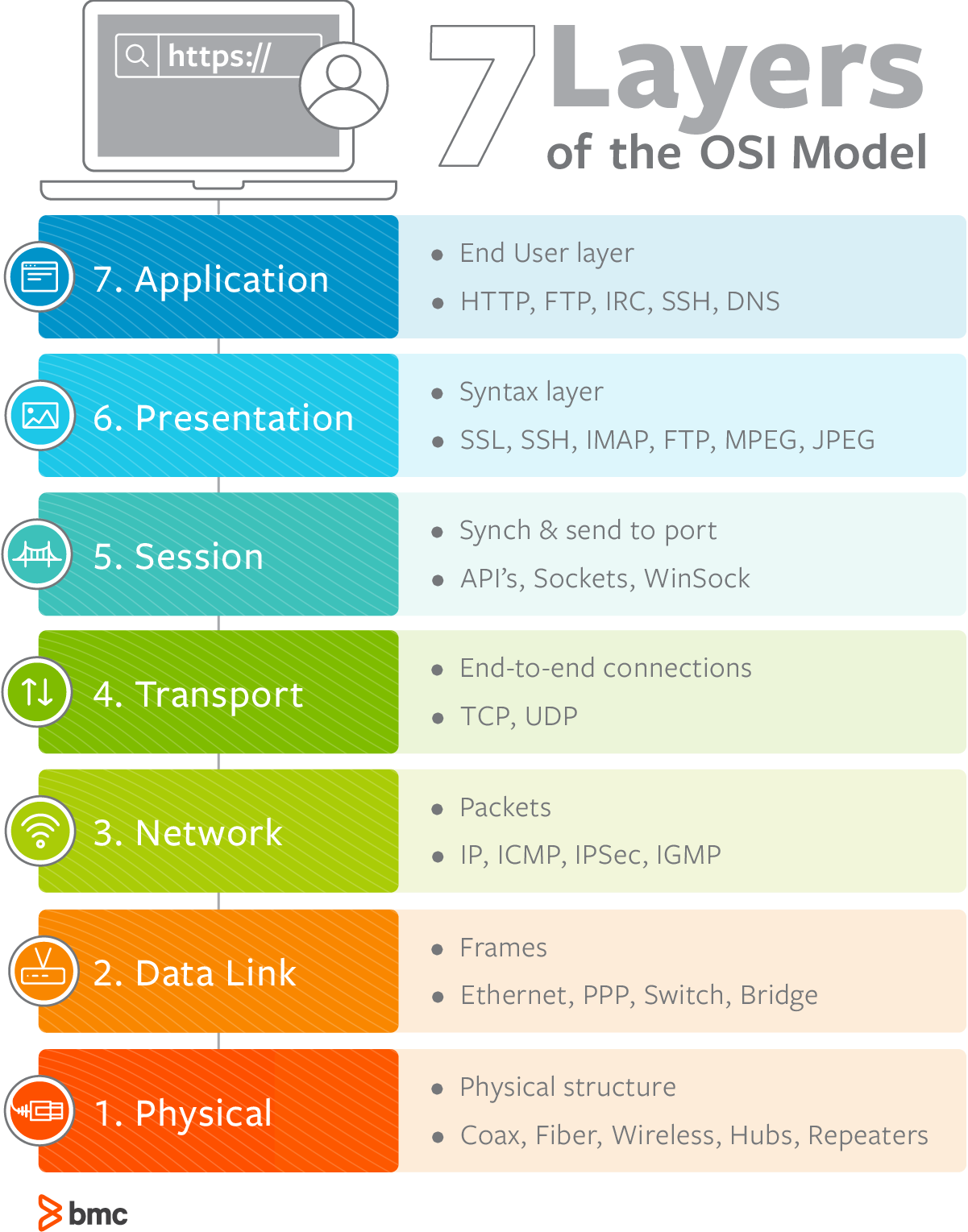

OSI(Open System Interconnection) 7 Layers는 국제 표준화기구(ISO)에서 개발한 모델로서, 네트워크 프로토콜 디자인과 데이터 통신을 계층으로 나눠 표준화한 것이다. 아래 사진처럼 위에서부터 아래까지 7계층 ~ 1계층으로 이루어져 있다. 기본적으로 우리가 데이터를 보내면 7계층~1계층 순서로 통신을하고, 우리가 데이터를 수신할때 1계층~7계층 순서로 전달되어 구현된 데이터를 우리가 볼 수 있는것이다.

계층이 분리된 이유는 통신이 일어나는 과정을 단계적으로 서술이가능하고, 특정한 계층에서 문제가 발생할시 해당 계층에서만 따로 처리하면 되기 떄문이다.

☑️ 1. 물리 계층(Physical Layer)

주로 전기적, 기계적, 기능적인 특성을 이용해서 통신 케이블로 데이터를 전송하는 물리적인 장비. (하드웨어 전송 기술)

데이터를 통신할때 bit단위로 주고 받으며 0 또는 1을 나타낸다.

→ 통신 케이블, 리피터, 허브 등이 있다.

☑️ 2. 데이터 링크 계층(DataLink Layer)

물리계층을 통해 송수신되는 정보의 오류와 흐름을 관리해서 안전한 정보전달을 수행한다.

이 계층에서 데이터의 단위를 프레임(Frame)이라고 한다.

프레임에 물리적 주소(MAC address)를 부여하고 에러검출, 재전송, 흐름제어를 수행한다.

브릿지나 스위치를 통해서 MAC을 이용해서 물리계층의 정보를 전달한다.

☑️ 3. 네트워크 계층(Network Layer)

데이터를 목적지까지 가장 안전하고 빠르게 전달

IP를 정하고 라우터를 이용해 경로를 선택해서 데이터를 전달한다.

이 계층에서 데이터의 단위를 패킷(Packet)이라고 한다.

→ 라우터

☑️ 4. 전송 계층(Transport Layer)

양 끝단(End to End)의 사용자들이 데이터를 통신하도록 신뢰성을 확보하는 계층이자, 통신이 활성화되는 계층이다.

대표적으로 TCP, UDP 같은 프로토콜이 적용된다.
- TCP : 신뢰성, 데이터 전송을 보장하는 연결성 프로토콜 (단위 : Segment)
- UDP : 비신뢰성, 데이터를 빠르게 전달하는 데 초점을 둔 비연결성 프로토콜 (스트리밍서비스 등) (단위 : Datagram)

☑️ 5. 세션 계층(Session Layer)

네트워크에서 논리적인 연결을 관리하고 지속시켜주는 계층.(데이터를 만들어내는 영역)

이를 위해서 TCP/IP기반의 세션을 만들어 사용자와 서버간의 연결을 유지한다.

→ API, Socket

☑️ 6. 표현 계층(Presentation Layer)

전송되는 데이터의 표현방식을 결정하는 계층이다.
- 송신자에게 온 데이터를 해석하기 위해 응용계층 데이터 부호화 및 변화
- 수신자의 데이터 압축을 풀 수 있는 방식으로 된 데이터를 압축
- 데이터의 암호와 및 복호화

☑️ 7. 응용 계층(Application Layer)

사용자와 가장 가까운 계층으로 응용 서비스나 프로세스가 이 계층에서 동작한다.

사용자를 위한 UI인터페이스, 소프트웨어, 입출력 부분을 담당한다.

HTTP, FTP, SMTP, POP3, IMAP, Telnet 등과 같은 프로토콜이 존재한다.
